PA6的一些性能：     玻纖增強PA6的加工溫度較高，玻纖剪切產熱量大，加之燭芯效應的存在，選擇一款價格適中，阻燃等級穩定達到94ULV0級，力學性能不受太大影響的無鹵阻燃劑并非易事。ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     玻纖增強PA6加工溫度區間大概是230-260℃，無鹵阻燃劑紅磷具有添加量少、用途廣泛等優點。但普通紅磷易吸潮，與尼龍6不相容，容易引起自燃，一般情況下不會選用。微膠囊化處理解決了紅磷的色澤、相容性問題，但降低了紅磷的活性，自燃的問題也難以解決，粉塵污染大，也不能使用。ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技

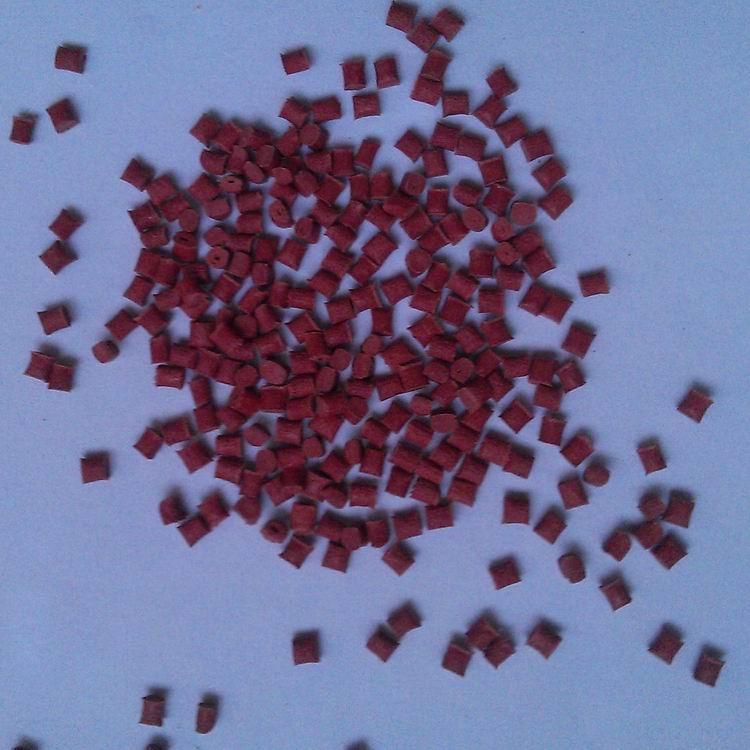

     玻纖增強PA6如果能夠容忍紅磷的色澤問題，選擇紅磷母粒與氫氧化鋁、膨脹型石墨等無機阻燃劑的復配簡易可行，安全有保障，體系發煙量少、效率高，沒有粉塵污染，加工流動性好，制件的物理性能下降也不大，而且注塑時不起霜、不遷移、不腐蝕模具，在電子電器應用上優勢明顯。ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
      除了紅磷，也有人考慮使用聚磷酸銨，它含磷量高，添加量較少就能達到V0級，但APP濕性強，熱穩定性低，玻纖增強尼龍6共混加熱溫度通常高于220℃，改性生產過程就有脫NH3產生，阻燃劑APP分解，會導致制品發泡變色。     多聚三聚氰胺磷酸鹽（MPP）相較于APP分子量要大很多，是一種廣泛應用的環保型尼龍阻燃劑，熱穩定性也高于APP，但其磷含量較低，25%的MPP加入量只能使玻纖增強PA6 的氧指數提高5.5%，而垂直燃燒性能幾乎沒有提升，力學性能卻嚴重下降。ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     三聚氰胺氰尿酸鹽（MCA），其特點是低毒、無腐蝕、對熱和紫外線穩定，但用于玻纖增強尼龍6的阻燃，效果較差，容易滴落，無法達到UL94-V0級，MCA在尼龍6中的分散性低，在潮濕環境下電性能也不佳，加工性能也不好。ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     其他，無機阻燃劑毒性低，腐蝕性小，發煙量少，但容易脫結晶水，一般也不采用。磷酸鹽阻燃劑用于玻纖增強阻燃尼龍66的各種性能相對比較優越，但是其價格是普通阻燃劑3～5倍，用戶不容易接受，難以得到廣泛推廣。ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
ArUPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
??????

關于PA6增強尼龍的一些性能的信息，請撥打免費電話：4008-118-928 進行溝通咨詢，技術手機同微信：18621317168 歡迎你的來電交流！
