原來你是這樣的尼龍PA1010！
人氣：
發表時間：2022-12-30 14:14:58
尼龍PA1010是由癸二酸經縮聚制得的。將癸二酸和癸二胺以等摩爾比溶于乙醇中，在常壓 75℃下進行中和反應，生成尼龍PA1010鹽。尼龍PA1010鹽的反釜中，在240-260℃、1.2-2.5Mpa 下縮聚制得尼龍PA1010?？s聚可分間歇法和連續法。亦可用精制的癸二胺與癸二酸的等摩爾比的水溶液直接縮聚而制得聚合物，然后經擠帶、冷卻、造粒而制得尼龍1010粒料。

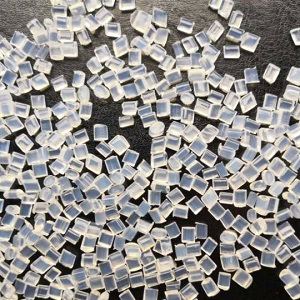

尼龍PA1010是半透明、輕而硬、表面光亮的結晶形白色或微黃色顆粒，相對密度和吸水性比尼龍PA6和尼龍PA66低，機械強度高，沖擊韌性、耐磨性和自潤滑性好，耐寒性比尼龍PA6好，熔體流動性好，易于成型加工，但熔體溫度范圍較窄，高于100℃時長期與氧接觸會逐漸呈現黃褐色，且機械強度下降，熔融太時與氧接觸極易引起熱氧化降解。尼龍PA1010還具有較好的電氣絕緣性和化學穩定性。不溶于大部分非極性溶劑，如烴、脂類、低級醇等，但溶解于強極性溶劑，如苯酚、濃硫酸、甲酸、水合三氯乙醛等，耐霉菌、細菌和蟲蛀。
關于原來你是這樣的尼龍PA1010！的信息，請撥打免費電話：4008-118-928 進行溝通咨詢，技術手機同微信：18621317168 歡迎你的來電交流！
上一篇：現今尼龍PA66消費的主要增長點
下一篇：尼龍PA6再生顆粒的用途
