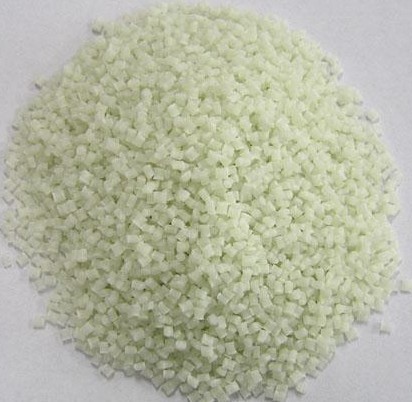

玻璃纖維增強(qiáng)尼龍在尼龍加入30%的玻璃纖維，尼龍的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能有明顯提高，耐疲勞強(qiáng)度是未增強(qiáng)前的2.5倍。玻璃纖維增強(qiáng)尼龍的成型工藝與未增強(qiáng)時(shí)大致相同，但因流動(dòng)較增強(qiáng)前差，所以注射壓力和注射速度要適當(dāng)提高，機(jī)筒溫度提高10-40℃。由于玻纖在注塑過(guò)程中會(huì)沿流動(dòng)方向取向，引起力學(xué)性能和收縮率在取向方向上增強(qiáng)，導(dǎo)致制品變形翹曲，因此，模具設(shè)計(jì)時(shí)，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對(duì)注塑機(jī)的塑化元件的磨損越大，最好是采用雙金屬螺桿和機(jī)筒。cDOPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     機(jī)械強(qiáng)度高，韌性好，有較高的抗拉、抗壓強(qiáng)度。比拉伸強(qiáng)度高于金屬，比壓縮強(qiáng)度與金屬不相上下，但它的剛性不及金屬。抗拉強(qiáng)度接近于屈服強(qiáng)度，比ABS高一倍多。對(duì)沖擊、應(yīng)力振動(dòng)的吸收能力強(qiáng)，沖擊強(qiáng)度比一般塑料高了許多，并優(yōu)于縮醛樹脂。     耐疲勞性能突出，制件經(jīng)多次反復(fù)屈折仍能保持原有機(jī)械強(qiáng)度。常見(jiàn)的自動(dòng)扶梯扶手、新型的自行車塑料輪圈等周期性疲勞作用極明顯的場(chǎng)合經(jīng)常應(yīng)用尼龍。cDOPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     軟化點(diǎn)高，耐熱(如尼龍46等,高結(jié)晶性尼龍的熱變形溫度高,可在150度下長(zhǎng)期使用。尼龍66經(jīng)過(guò)玻璃纖維增強(qiáng)以后,其熱變形溫度達(dá)到250度以上)。cDOPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     表面光滑，摩擦系數(shù)小，耐磨。作活動(dòng)機(jī)械構(gòu)件時(shí)有自潤(rùn)滑性，噪聲低，在摩擦作用不太高時(shí)可不加潤(rùn)滑劑使用；如果確實(shí)需要用潤(rùn)滑劑以減輕摩擦或幫助散熱，則水油、油脂等都可選擇。從而,做為傳動(dòng)部件其使用壽命長(zhǎng)。cDOPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     耐腐蝕，十分耐堿和大多數(shù)鹽液，還耐弱酸、機(jī)油、汽油，耐芳烴類化合物和一般溶劑，對(duì)芳香族化合物呈惰性，但不耐強(qiáng)酸和氧化劑。能抵御汽油、油、脂肪、酒精、弱堿等的侵蝕和有很好的抗老化能力。可作潤(rùn)滑油、燃料等的包裝材料。cDOPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     有自熄性，無(wú)臭，耐候性好,對(duì)生物侵蝕呈惰性，有良好的抗菌、抗霉能力。cDOPA610_PA612_PA1010_PA1212_PA66改性_透明尼龍_改性尼龍-谷騏科技
     有優(yōu)良的電氣性能。電絕緣性好,尼龍的體積電阻很高,耐擊穿電壓高,在干燥環(huán)境下，可作工頻絕緣材料，即使在高濕環(huán)境下仍具有較好的電絕緣性。     制件重量輕、易染色、易成型。因有較低的熔融粘度，能快速流動(dòng)。易于充模，充模后凝固點(diǎn)高，能快速定型，故成型周期短，生產(chǎn)效率高。

關(guān)于玻璃纖維增強(qiáng)尼龍的幾種優(yōu)點(diǎn)特性的信息，請(qǐng)撥打免費(fèi)電話：4008-118-928 進(jìn)行溝通咨詢，技術(shù)手機(jī)同微信：18621317168 歡迎你的來(lái)電交流！
